測量光幕是由安全光幕生產的一種高精度、高技術要求的光幕，它是由一套或多套傳感器測量并傳送信號的，它分為兩種用途，一種是安全光幕，另一種是測量光幕。安全光幕主要用于工業安全保護，測量光幕適用于檢測產品是否符合規定。

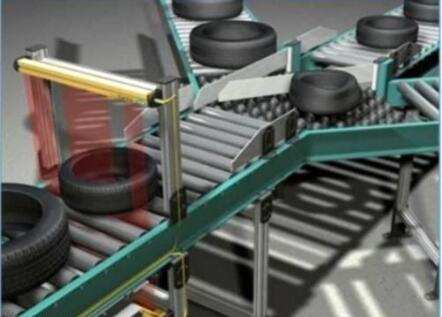

　　測量光幕主要用于檢測物體的尺寸、尺寸、是否滿足要求等。它是一種光電傳感器，其主要部件是發光器件、光接收機和控制器。

　　光電傳感器是一種能夠感知其接收到的光強變化的電子裝置，包括光學系統、放大器和開關輸出器件。所有光電傳感器都使用調制光消除周圍光源的可能影響。當光電傳感器發射光時，當被測物體經過時，根據不同的探測模式，物體或光吸收或反射光到光電傳感器的收集器，從而導致收集器接收到的光強度發生變化，其變化值觸發開關信號輸出，以實現檢測功能。

　　1.測量光幕由一對光電發射器組成，它們都包括在一個外殼中，所有接受者都包括在另一個殼體中。測量屏幕使用紅外非接觸同步掃描來識別哪些訪問被阻塞.首先，發光信道發出光脈沖，相應的接收機同時查找脈沖。找到后，完成對一個通道的掃描，然后將下一個通道轉到下一個通道，直到所有掃描完成為止。當完成周期性掃描時，系統記錄哪些通道通過和哪些通道被阻塞，并根據系統定義輸出信號，該信號可以是模擬信號、開關信號或RS 485通信信號。

　　2.響應時間：光幕系統的響應時間取決于光幕看到目標物體的時間。當被目標物體阻擋的光束通道恰好是當前被光幕掃描的光束通道時，短響應時間為1ms，響應時間是當前系統掃描時間的2倍。系統的掃描時間取決于光幕的高度和掃描模式。

　　測量方式：采用簡單的Windows設置程序設置模擬輸出、RS 485/RS 232通訊協議輸出、開關輸出和掃描分析模式。
